Tutte le dette braccia, e l'altre traui, che fanno la tessitura del ponte non sono larghe più di un piede, ne grosse più di tre quarti. Ma quelle traui che fanno il letto del ponte, cioè che sono poste per il lungo, sono molto più sottile.

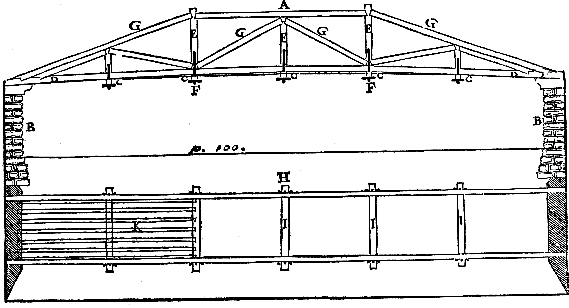

      A, E' il fianco del ponte.
      B, I pilastri, che sono nelle ripe.
      C, Le teste delle traui che fanno la larghezza.
      D, Le traui che fanno le sponde.
      E, I colonnelli.
      F, Le teste de gli arpesi con le stanghette di ferro.
      G, Sono le braccia, le quali contrastando l'uno all'altro sostentano tutta l'opera.
      H, E' la Pianta del Ponte.
      I, Sono le traui che fanno la larghezza, & auanzano oltra le sponde, presso allequali si fanno i buchi per gli arpesi.
      K, Sono i trauicelli, che fanno la uia del Ponte.





      Tavola 3: vedi

      DI TRE ALTRE INVENTIONI secondo le quali si ponno fare i ponti di legno senza porre altrimenti pali nel fiume. Cap. VIII.
      SI ponno fare i ponti di legno senza porre pali nell'acqua, come è fatto il ponte del Cismone, in tre altre maniere, delle quali, perche sono di bellissima inuentione; non hò uoluto lasciar di porre i disegni; tanto più che facilmente saranno intese da ciascuno, c'harrà appreso i termini usati nel detto ponte del Cismon, perche ancor questi consistono di traui poste per larghezza, di colonnelli, di braccia, di arpesi, e di traui poste per il lungo, che fanno le sponde. I ponti adunque, secondo la prima inuentione si faranno in questo modo. Fortificate le ripe con pilastri secondo che ricercherà il bisogno, si porrà alquanto discosto da quelle una delle traui, che fanno la larghezza del Ponte, e poi si disporranno sopra di lei le traui, che fanno le sponde, lequali con un capo loro aggiongeranno sopra la ripa, & à quella s'affermeranno: di poi sopra di queste, al diritto della traue posta per la larghezza, si porranno i colonnelli, iquali si incateneranno alle dette traui con Arpesi di ferro, e saranno sostentati dalle braccia affermate molto bene ne i capi del ponte, cioè nelle traui che fanno le sponde, sopra la ripa: dapoi, lasciatoui tanto spacio, quanto sarà stato lasciato dalla detta traue della larghezza alla ripa; si porrà l'altra traue della larghezza, e medesimamente si incatenerà con le traui, che sopra quelle si porranno per il lungo del ponte, & con i colonnelli; & i colonnelli saranno sostentati dalle lor braccia: e cosi si andarà facendo di ordine in ordine quanto farà di mestieri, osseruando sempre in questi tai ponti, che nel mezo della larghezza del fiume uenga un colonnello, nelqual le braccia di mezo s'incontrino: e si porranno nella parte di sopra de' colonnelli altre traui, le quali giognendo da un colonnello all'altro, li teniranno insieme uniti, e faranno con la braccia poste ne' capi del ponte portione di cerchio minor del mezo circolo.
